ПОЛЕВАЯ ФОТОСЪЁМКА ФОРМАТНЫМИ КАМЕРАМИ

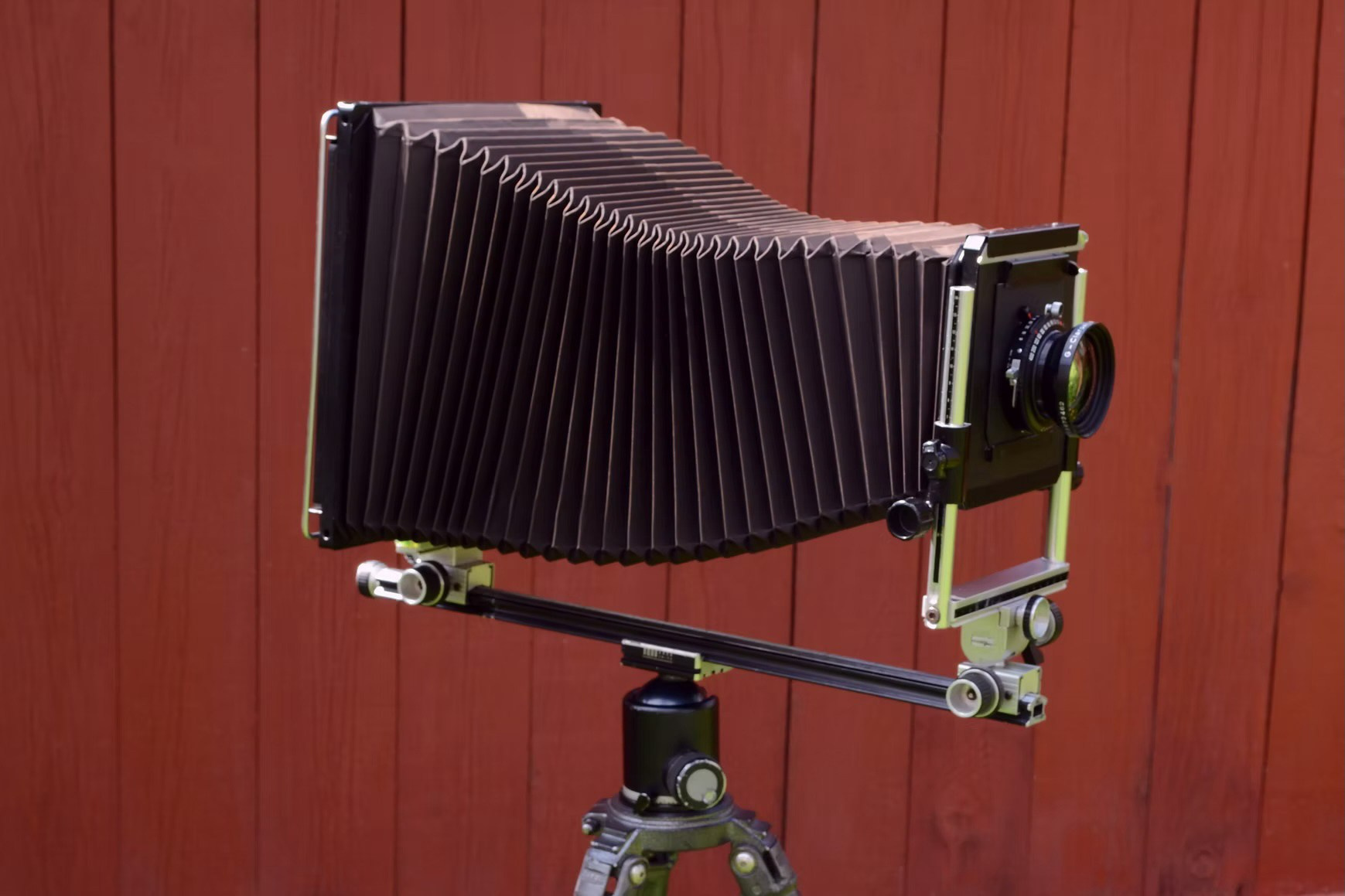

Несерийная фотокамера с установленной кассетой для листовой плёнки форматом 8×10 дюймов (20,3 см х 25,4 см)

Фотосъёмка отдалённых ландшафтов камерами формата 4×5, 8×10, 11×14 дюймов на листовую фотоплёнку, как цветную позитивную (слайд), так и чёрно-белую негативную.

В этом разделе можно увидеть полевые несерийные фотокамеры разных форматов и их конструктивные особенности; необходимое для полевой форматной съёмки фотооборудование; фотогалерею изображений с возможностью копирования.

Различные типы листовых фотоплёнок, процессы проявления и печати дают возможность получить цветное или чёрно-белое, позитивное или негативное изображение на плёнке или отпечаток на фотобумаге. С возрастанием формата плёнки её эмульсионный слой воспроизводит большее количество деталей объекта съёмки, соответственно обогащается тональная и цветовая гамма изображения, также площадь кадра имеет значение при крупноформатной печати: к примеру, слайд или негатив 8×10 дюймов (20,3×25,4 см) можно увеличить до трёх метров по длинной стороне без потери детализации.

Техническое устройство крупноформатной системы и соответствующий набор объективов предусматривают съёмку на все типы листовых плёнок в трёх основных форматах. Так для контактной чёрно-белой печати предпочтительнее формат 11×14 дюймов, для проекционной печати с увеличением достаточно размера 4×5 дюймов, а цветной слайд лучше смотрится в формате 8×10 дюймов. Наклоны, повороты, осевое перемещение плоскостей форматной камеры и диафрагмирование объектива позволяют добиваться резкого изображения сложных поверхностей рельефа, что особенно важно при съёмке крупным планом.

Таким образом, со слайда 25,4×20,3 см можно напечатать фотографию размером до 2,5×2,0 метра с очень высокой детализацией.

Вес, жёсткость конструкции, минимальный функционал, надёжность деталей трения очевидные требования для полевой форматной камеры, по совокупности которых пришлось отказаться от фотокамер серийного производства. В данных камерах не предусмотрены наклоны и повороты кассетной плоскости. В конструкции фотокамер применяются адаптированные комплектующие фабричного камеростроения и уникальные изделия штучного изготовления. Линейные и вращательные движения плоскостей всех камер обеспечиваются однотипными узлами. Крепления под объективную доску соответствуют стандарту 96×99 мм.

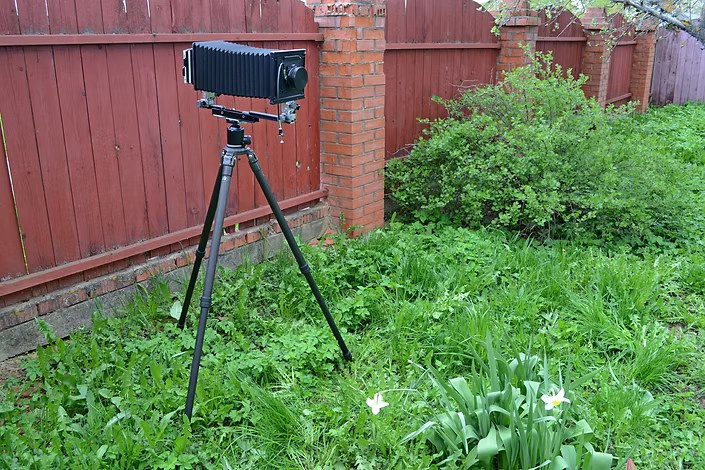

Конструкция полевой камеры формата 8×10 дюймов при небольшом весе сохраняет приличную жёсткость. Камера легко разбирается на составные части: Задняя (кассетная) плоскость камеры с матовым стеклом и мехом. Передняя (объективная) плоскость камеры. Рельс длинный. Рельс короткий. Каретка плоскости объектива. Каретка кассетной плоскости без функций поворота и наклона. Масса камеры — 2,8 кг.

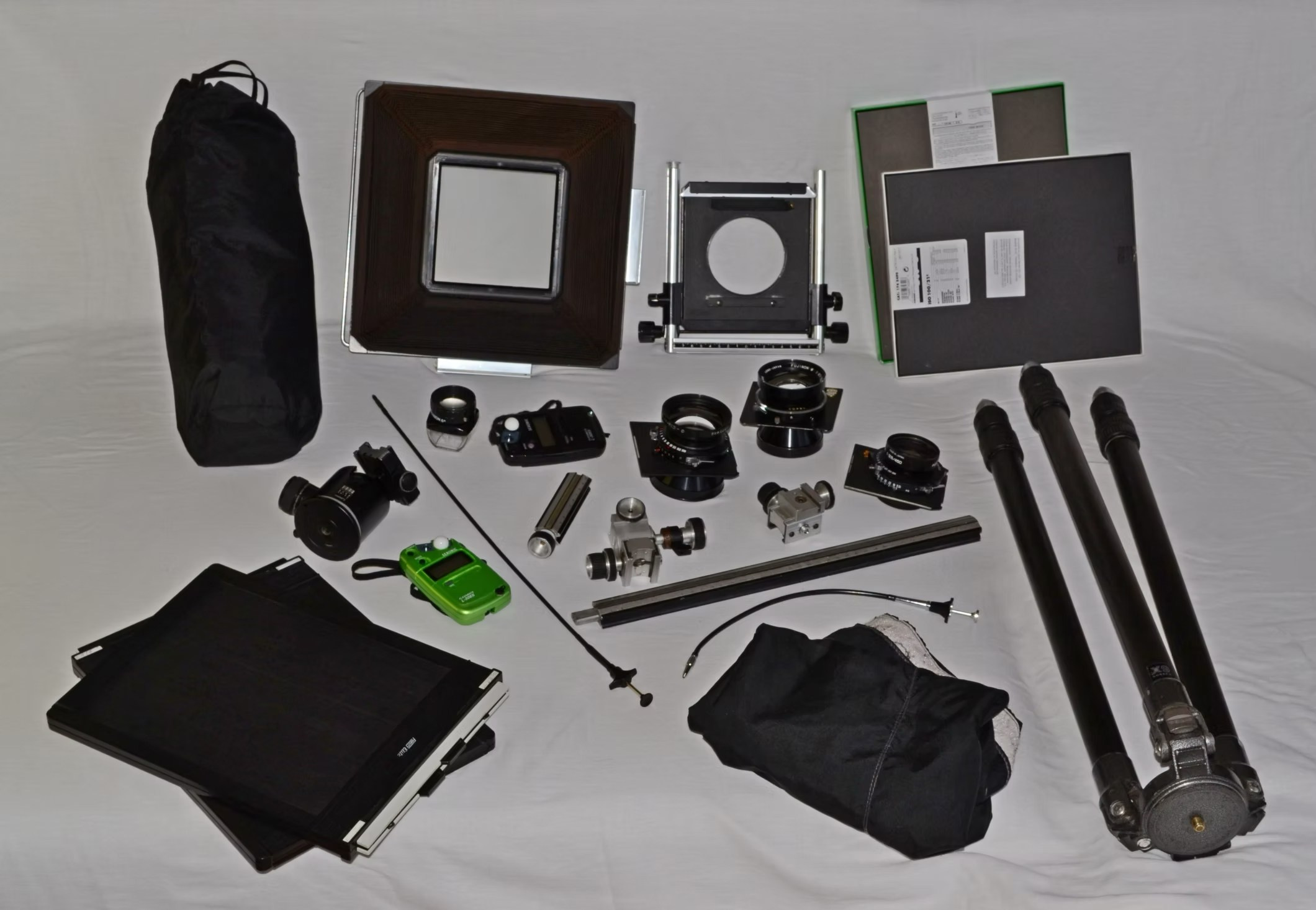

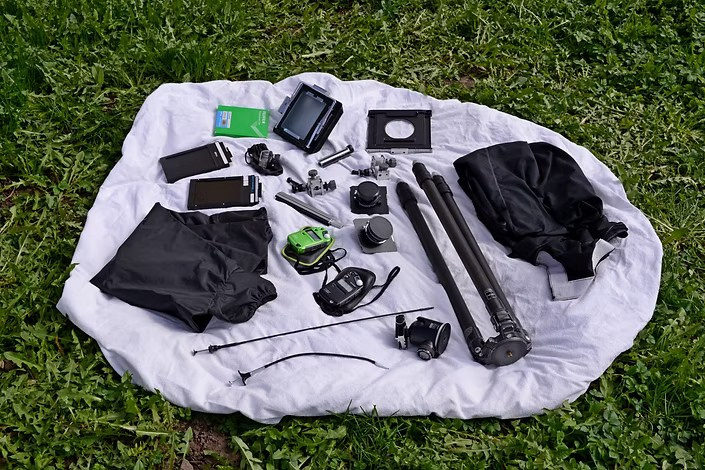

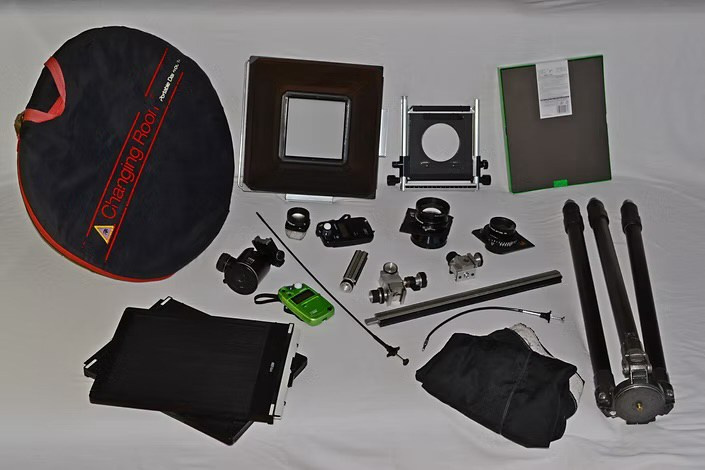

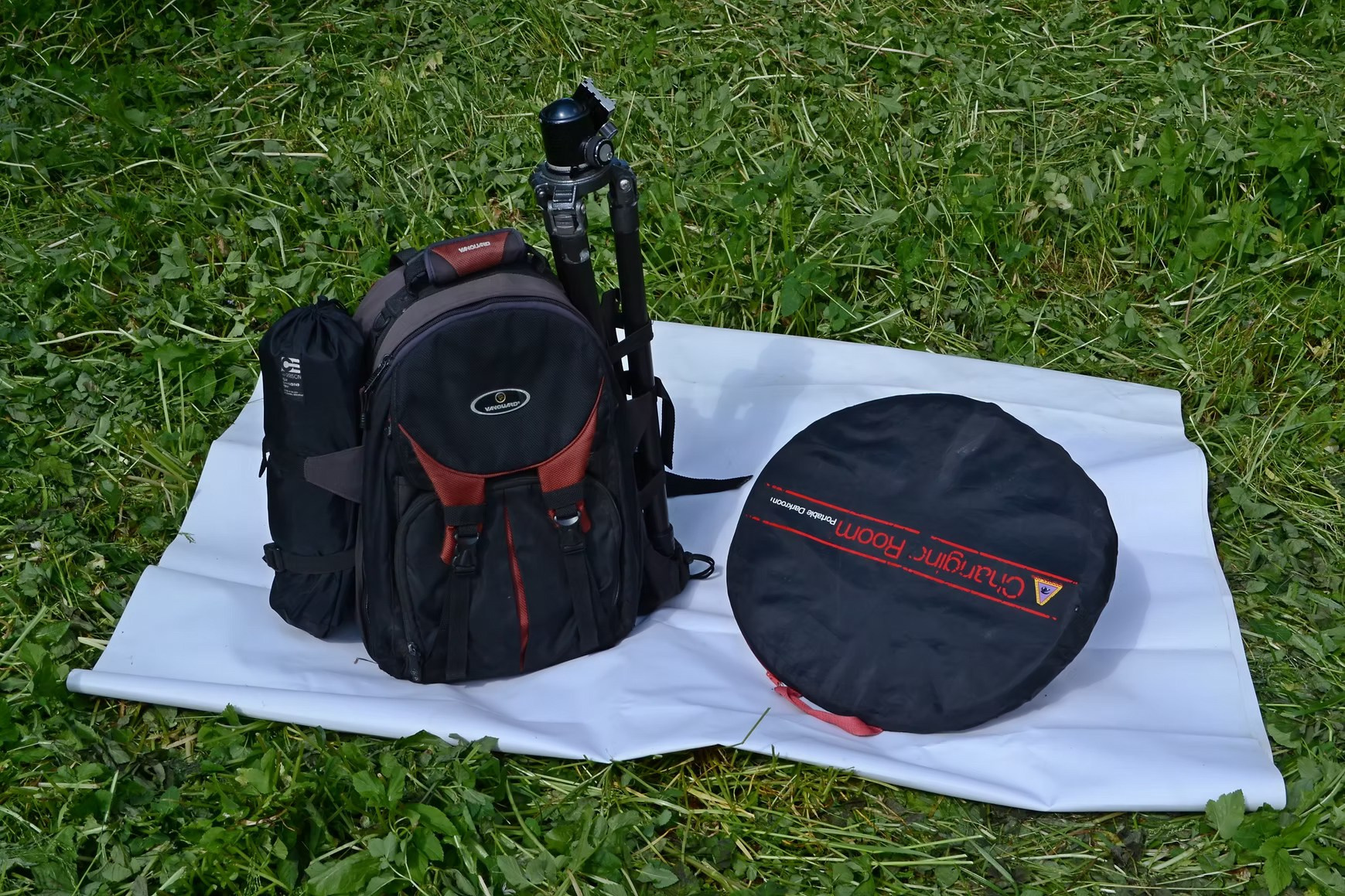

Минимальный набор фотоснаряжения для съёмки на формат 8×10 дюймов с указанием массы в граммах: Фотокамера — 2800 г Кассета 2×590 — 1180 г Объектив 355 мм f/11 — 585г Объектив 450 мм f/12,5 — 340г Экспонометр 2×130 — 260г Лупа наводки на резкость с чехлом и крышкой — 100г Тросики 2×40 — 80г Накидка — 320г Штатив с чехлом — 1930 г Шаровая голова с зажимной площадкой — 665г Каркасно-тканевой бокс для зарядки кассет с чехлом — 665 Коробка (20 листов) обращаемой фотоплёнки — 660 Фоторюкзак — 3000 г Масса фотоснаряжения с рюкзаком составила — 12,5 кг

Нередко использую более тяжёлый вариант фотоснаряжения с дуговой зарядной палаткой вместо каркасного бокса, дополнительно объективом 250 мм и упаковкой чёрно-белой негативной фотоплёнки (25 листов). Весовые значения добавленного оборудования: Объектив 250 мм f/6,7 — 670г Палатка зарядная — 1005 г Коробка чёрно-белой фотоплёнки (25 листов) — 615г Масса снаряжения с фоторюкзаком в этом случае составит 14,2 кг.

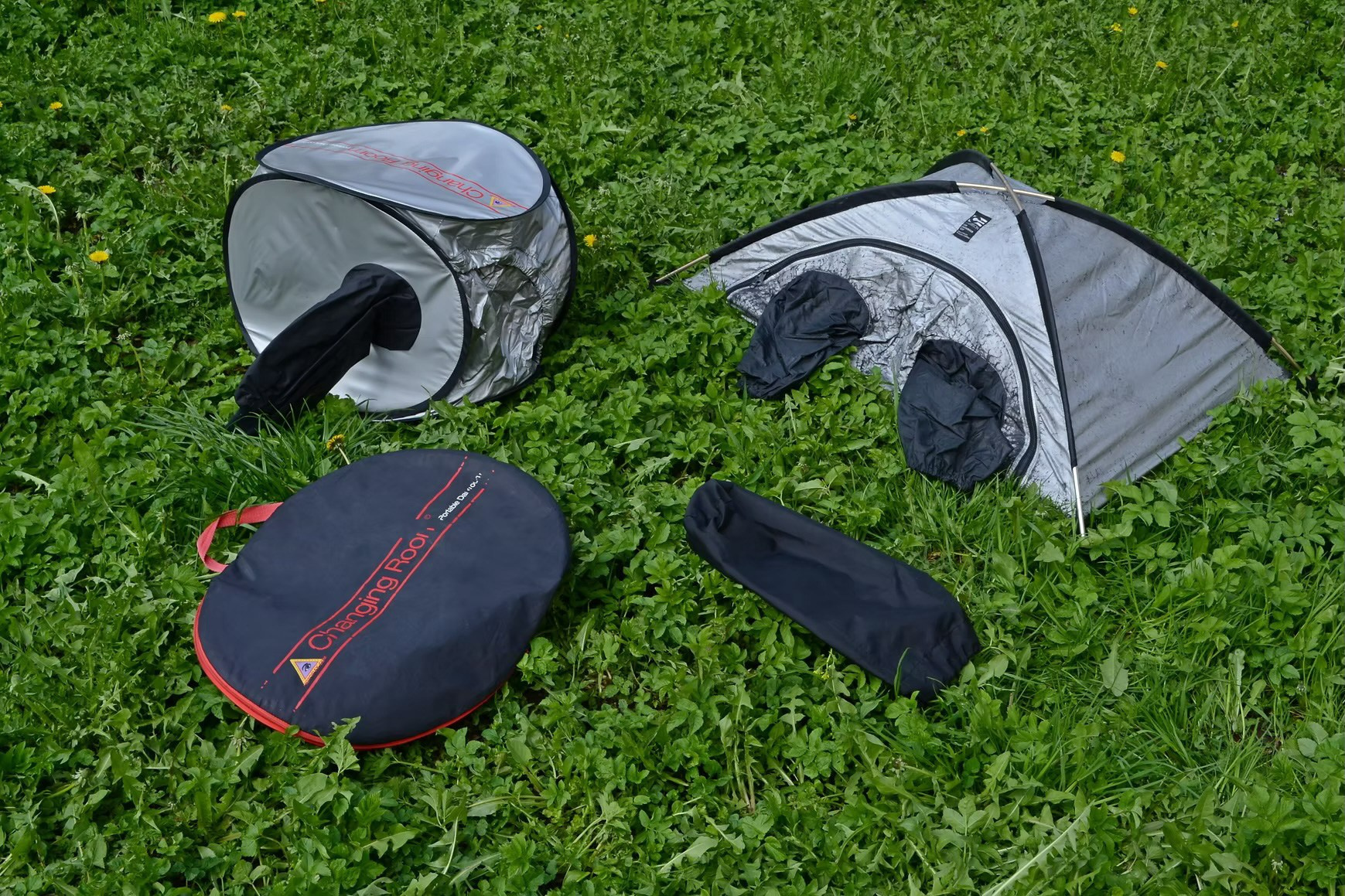

Каркасно-тканевой бокс и дуговая палатка для перезарядки кассет имеют ряд отличий. Преимущества бокса в весе, быстрой сборке, цене. Палатка компактнее в зачехлённом виде, обладает большим внутренним объёмом, долговечнее в эксплуатации.

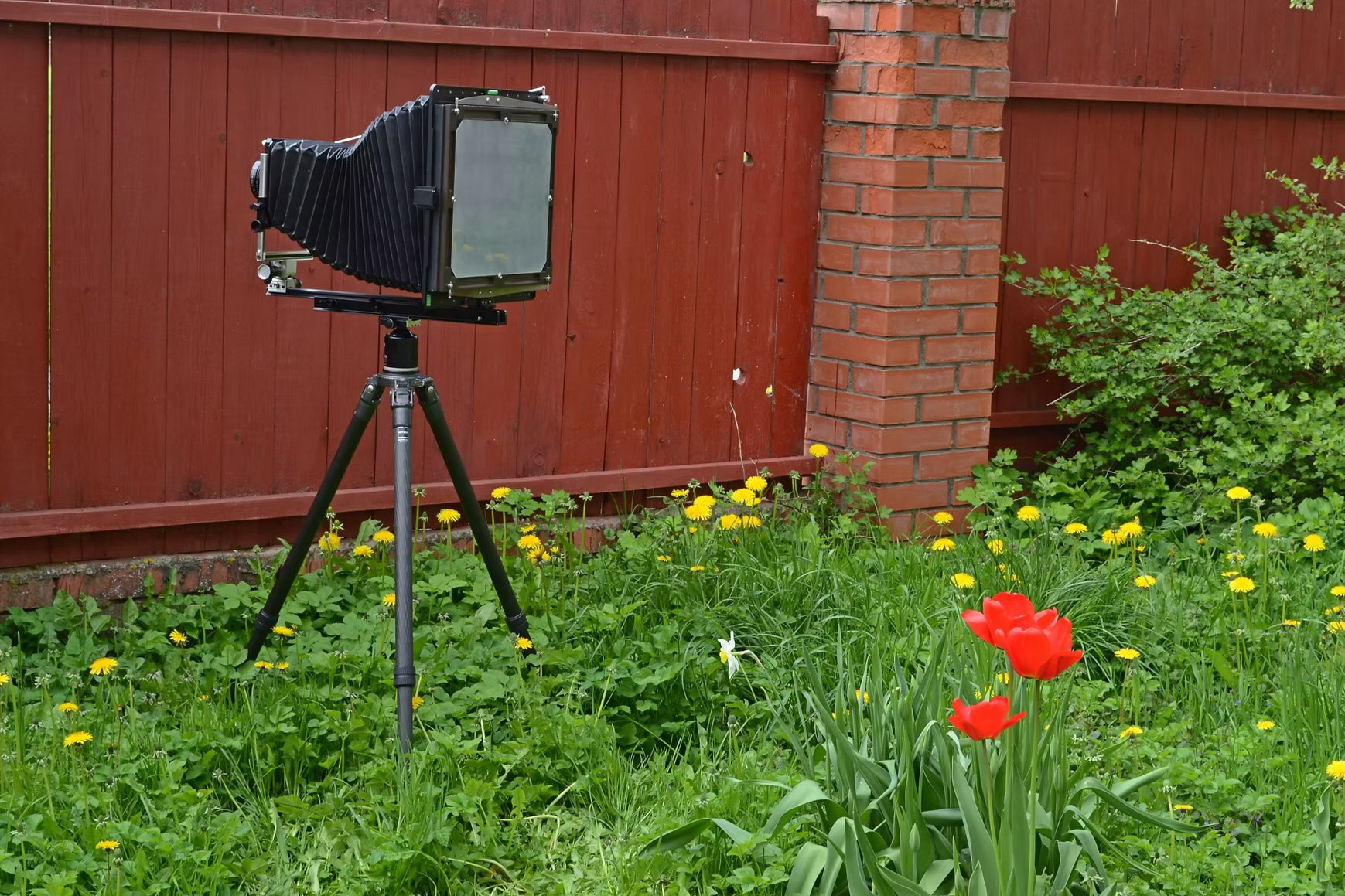

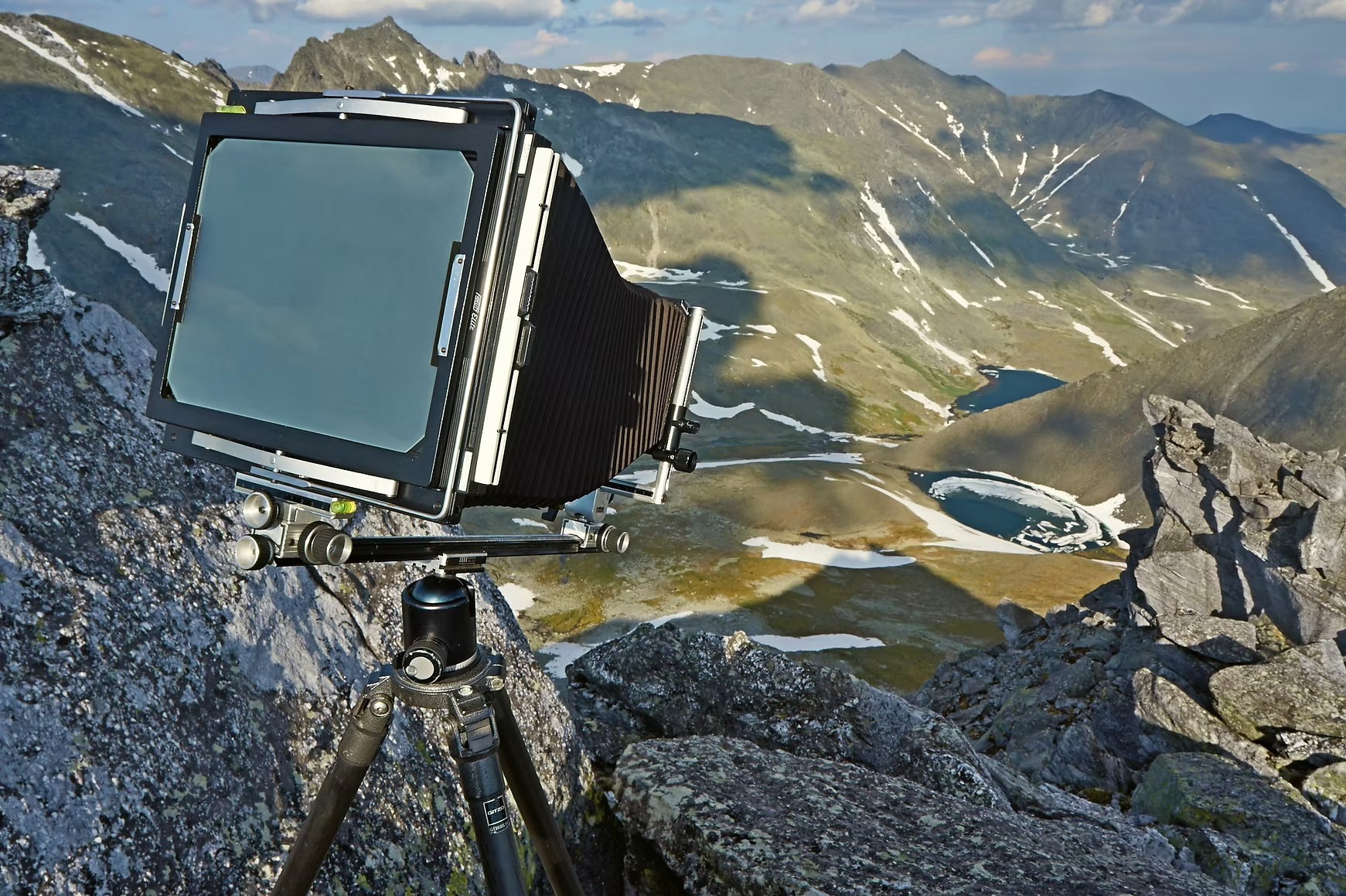

Полевая фотокамера 11×14 дюймов проста в эксплуатации, надёжна, обладает достаточной жёсткостью и относительно небольшим весом. Камера легко и быстро приводится в состояние готовности к фотосъёмке. Составные части конструкции фотоаппарата: Кассетнй стандарт с матовым стеклом и «мехом»; Объективный стандарт; Опорно-зажимной профиль рельса и кассетной рамы; Рельс; Каретка плоскости объектива Спицы фиксирующие. Масса такой камеры — 3,62 кг.

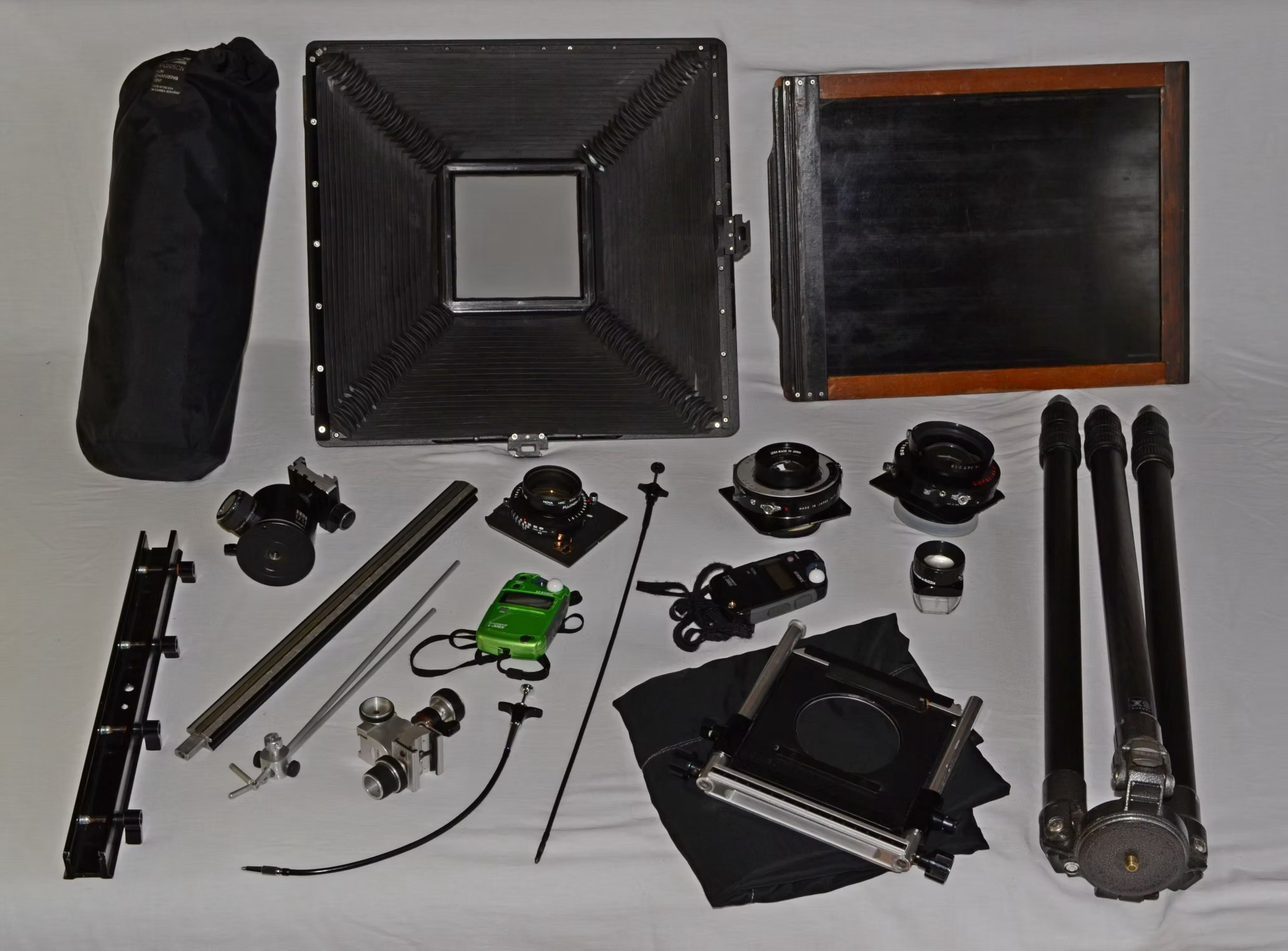

Комплект фотоснаряжения необходимого для работы с форматом 11×14 дюймов с развесовкой: Фотокамера — 3620 граммов Кассета деревянная — 1035 г Объектив 305 мм f/9 — 685г Объектив 450 мм f/12,5 — 340г Объектив 355 мм f/9 — 895г Экспонометры 2×130 — 260г Лупа наводки на резкость с чехлом и крышкой — 100г Тросики спусковые 2×40 — 80 Накидка — 320г Штатив с чехлом — 1930 Шаровая голова с площадкой зажимной — 665г Зарядная палатка — 1005 г 25 листов негативной чёрно-белой фотоплёнки — 1180 г Фоторюкзак с подвесной сумкой — 4800 граммов Масса снаряжения — 16,9 кг.

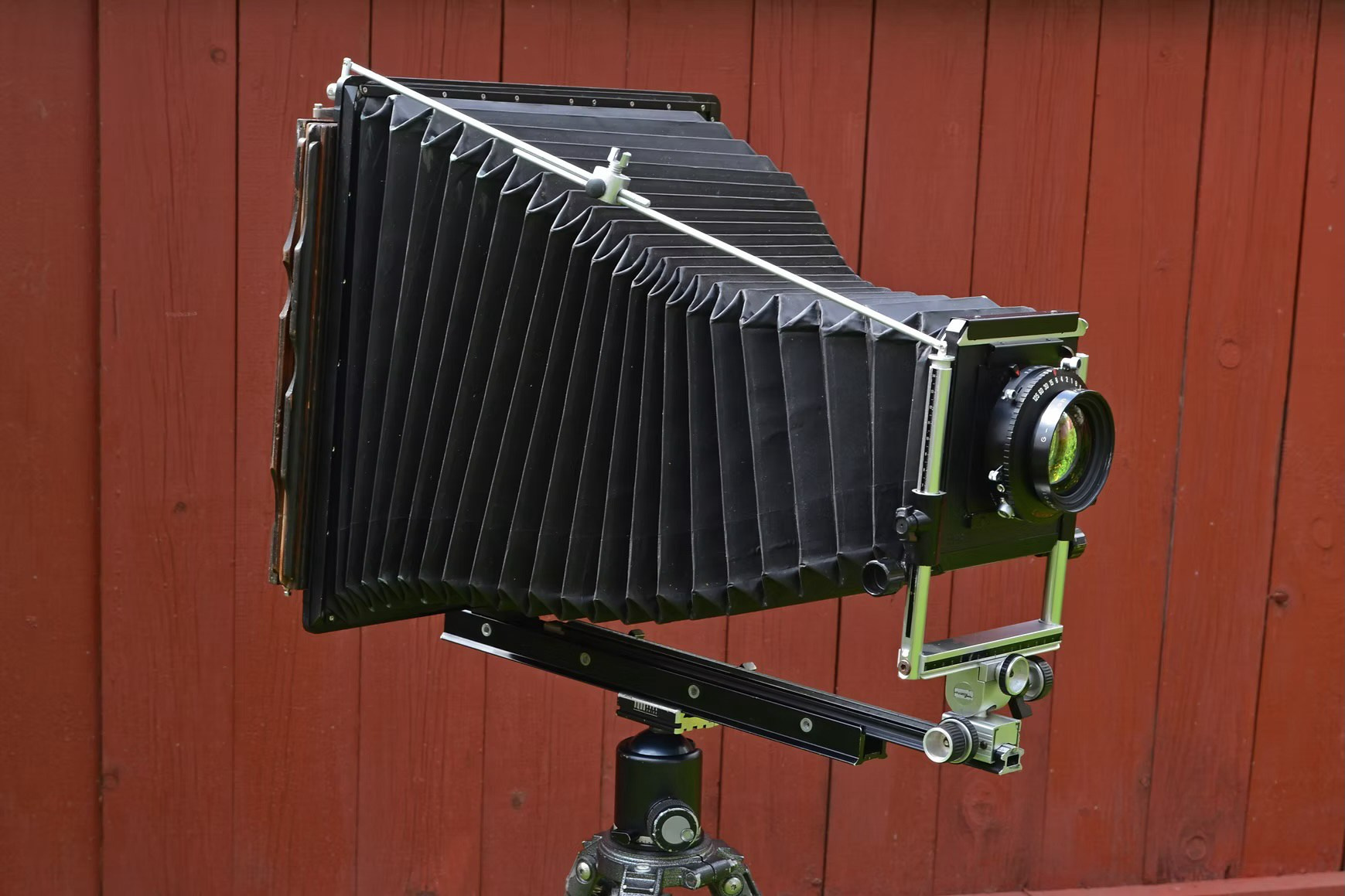

Полевая (дорожная) фотокамера форматом 11×14 дюймов с уникальной конструкцией кассетного стандарта собственного производства. К несущей раме (держатель кассеты) изготовленной из алюминия с лицевой стороны крепится мех, с тыльной стороны посредством пружин крепится изготовленная из дерева прижимная рама с матовым оргстеклом. По периметру несущей рамы присоединены опорно-крепёжные площадки для смены положения кадра. Кассетная плоскость лишена любых подвижек, её масса — 1,94 кг. Масса конструкции камеры — 3,62 кг.

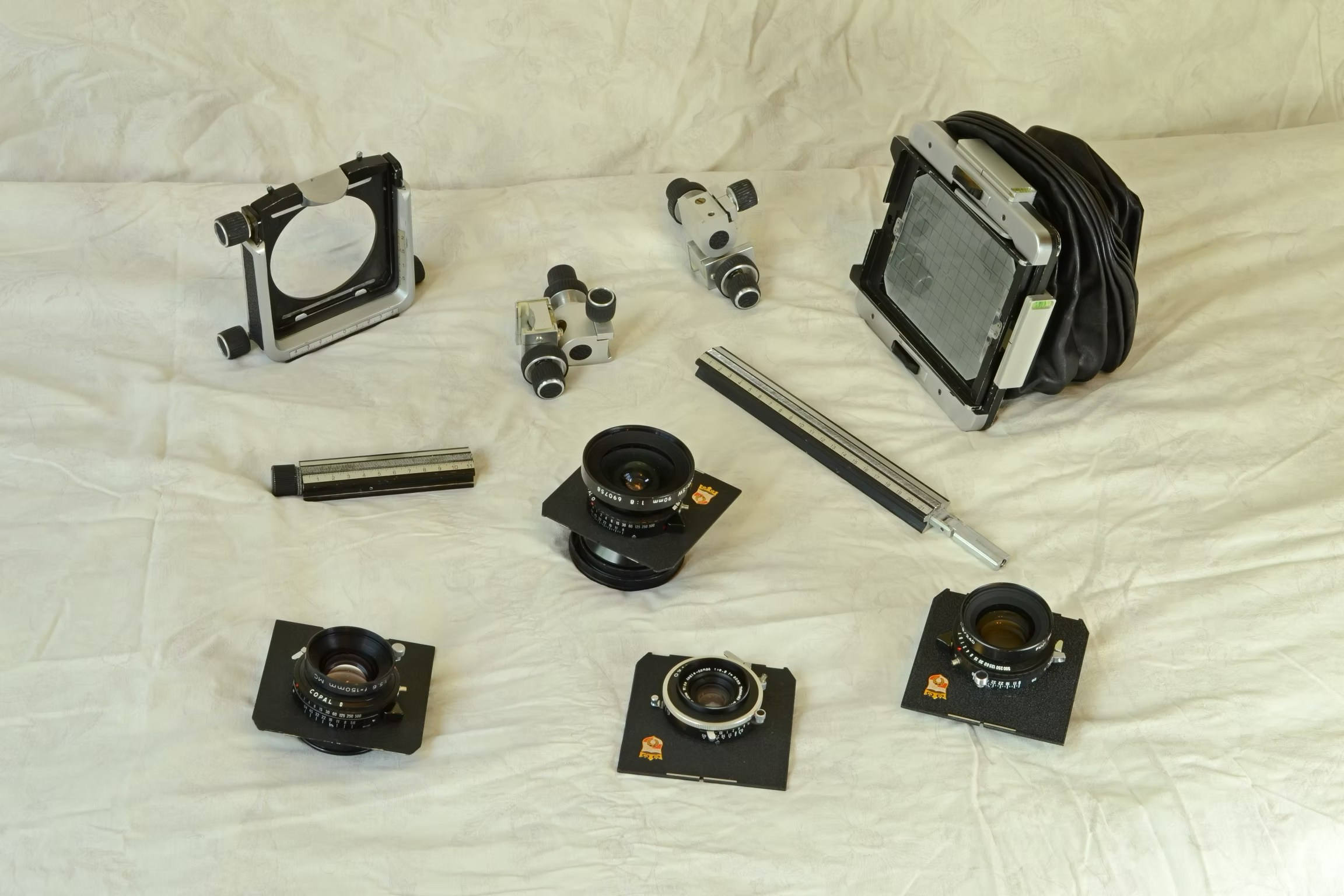

Эта камера форматом 4×5 дюймов за несколько десятков секунд разбирается на составные части: Кассетная плоскость с мехом и матовым стеклом; Плоскость объектива; Каретка кассетной плоскости; Каретка плоскости объектива Рельс длинный; Рельс короткий; Масса камеры — 1,9 кг.

Основные характеристики, в том числе весовые, рассматриваемых объективов: 90 мм f/6,3 — 172 грамма 90 мм f/8 — 407г 150 мм f/5,6 — 241г 240 мм f/9 — 294г Массы указаны с крышками и досками стандарта 96×99 мм. В случае с 90 мм объективами надо отдать предпочтение лёгкому, но с критичным кругом покрытия f/6,3 или тяжёлому f/8, или, может отказаться от короткофокусного 90-го и ограничиться выбором пары объективов: 150 мм и 240 мм.

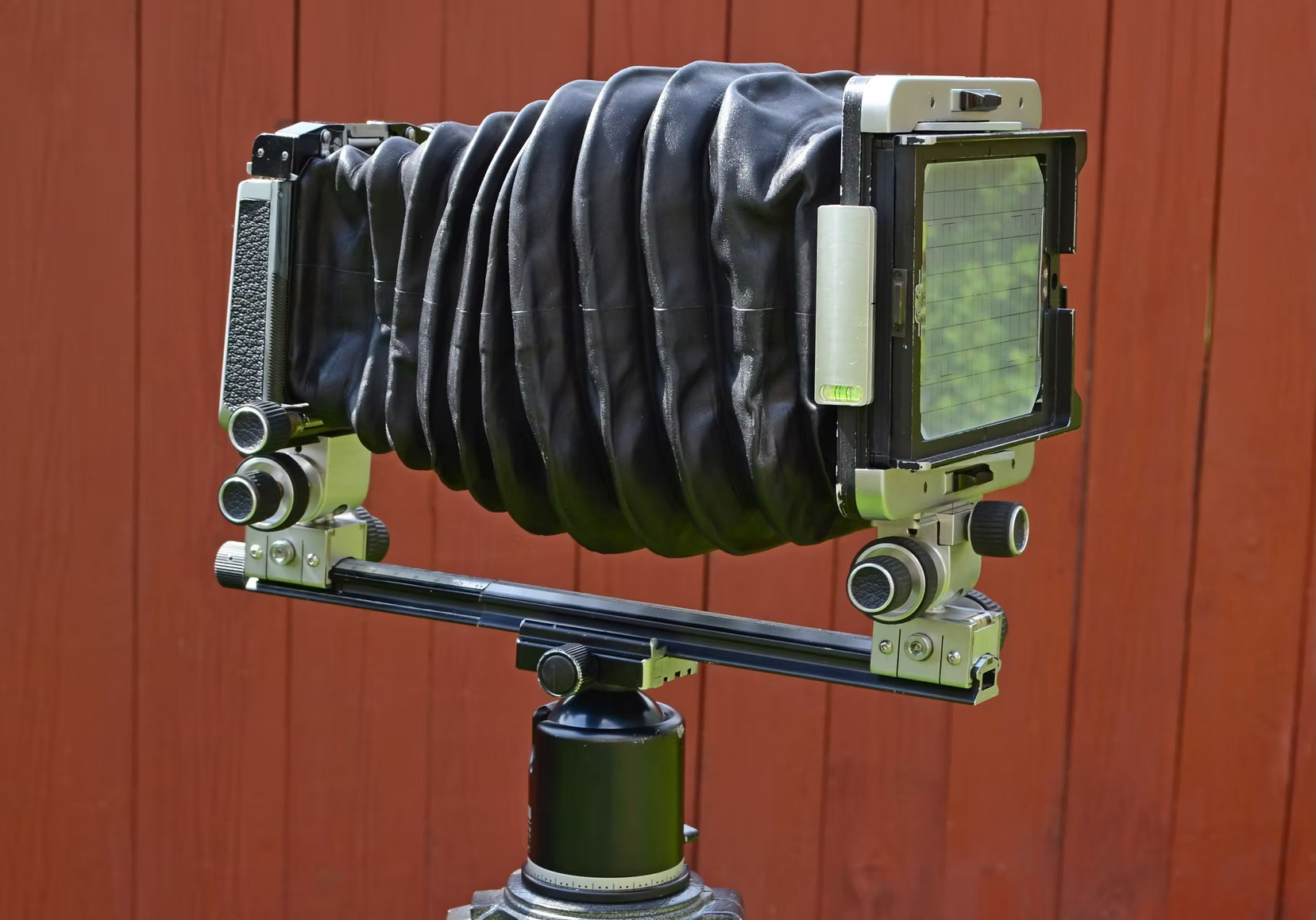

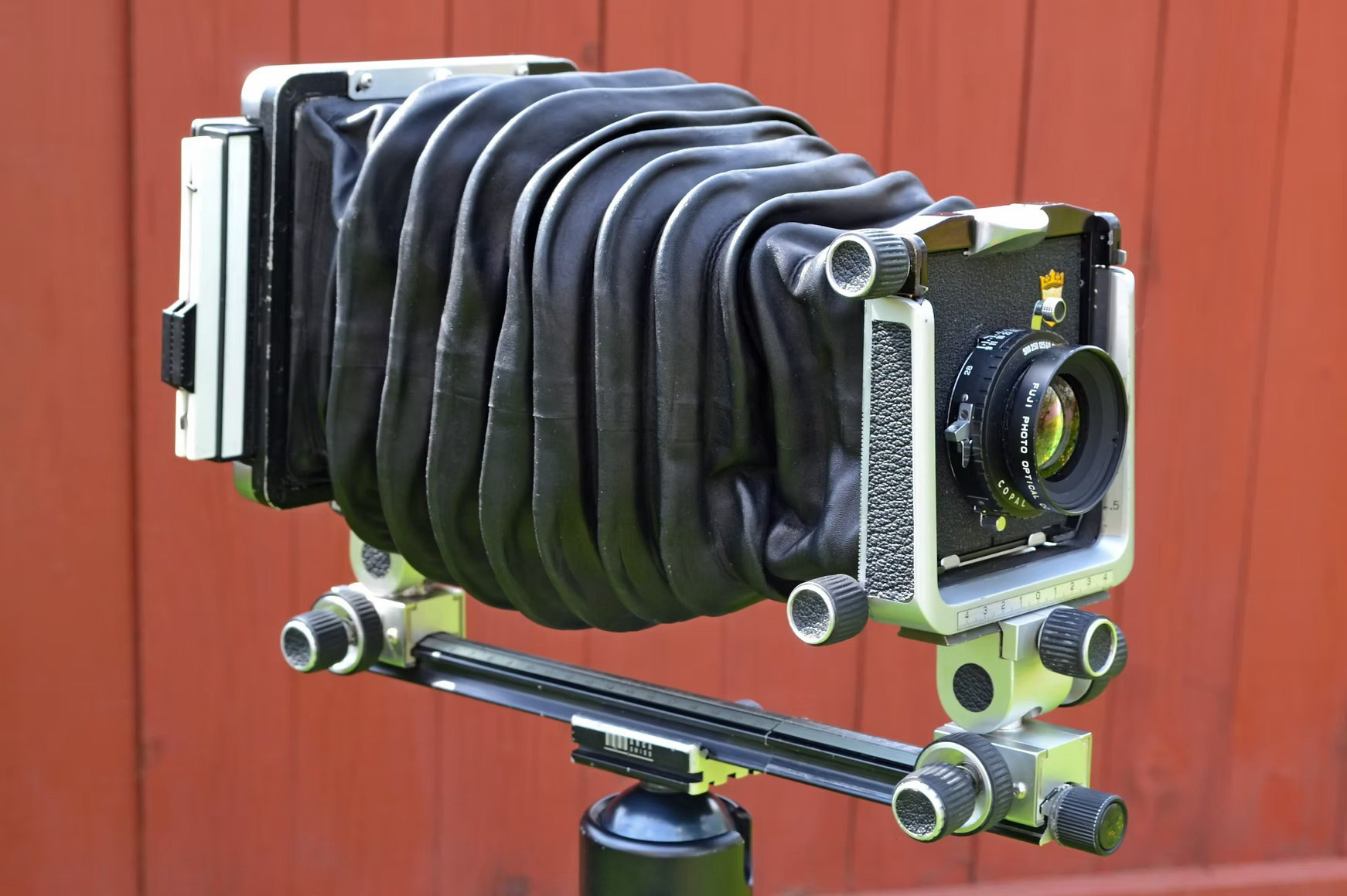

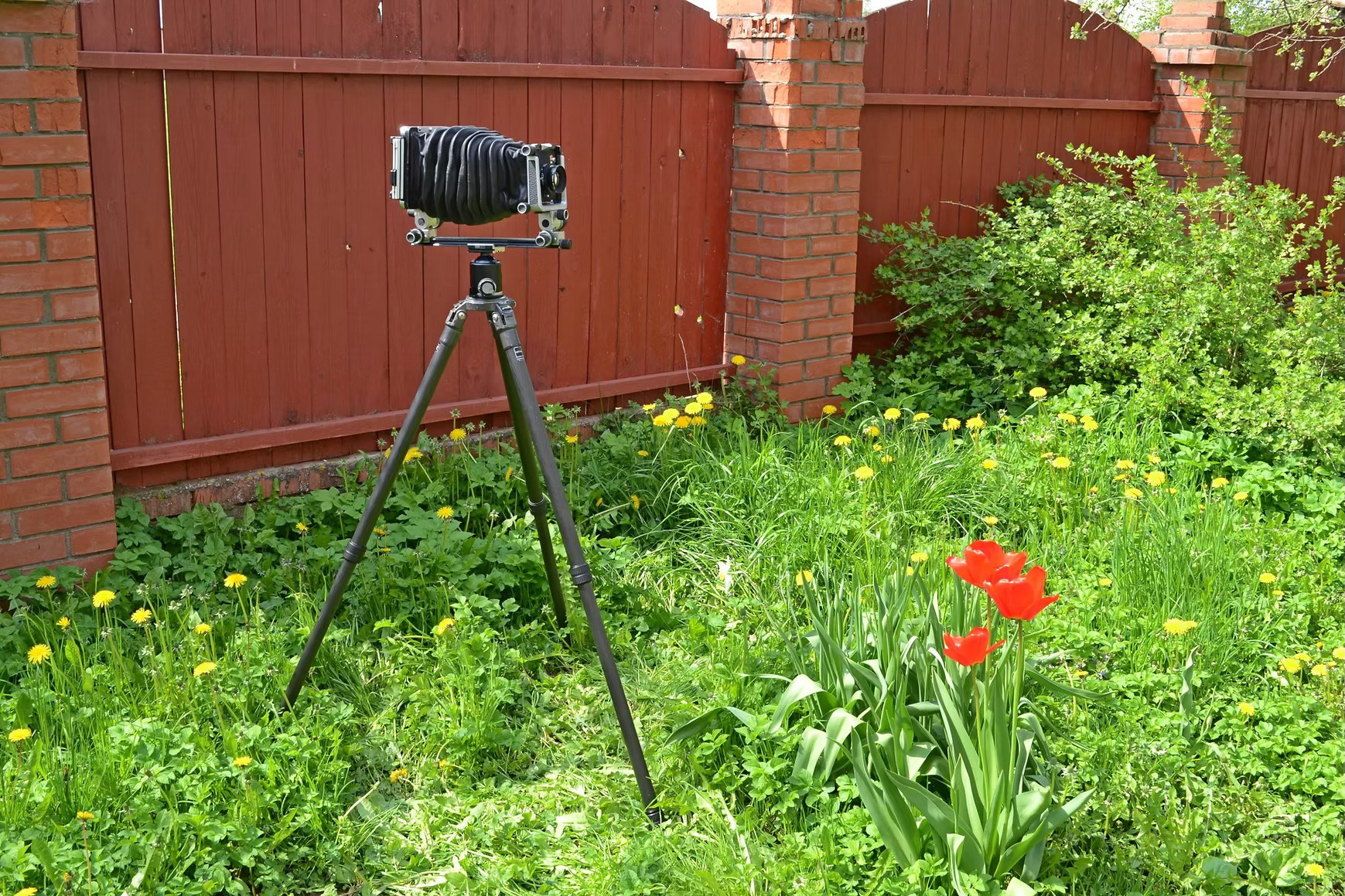

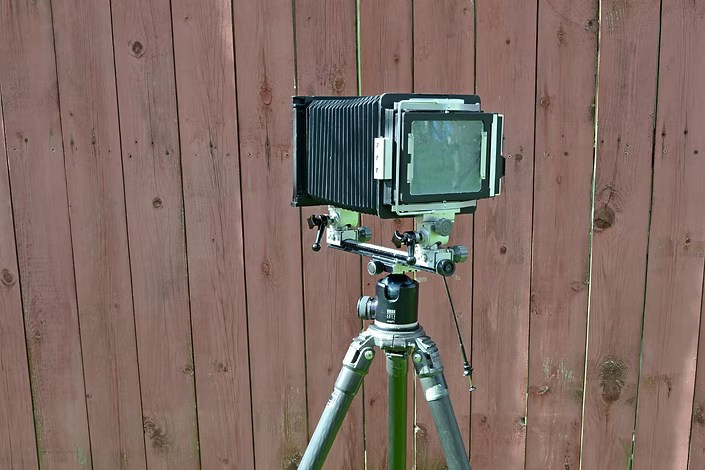

Жёсткая камера формата 10,2×12,7 см (4×5 дюймов) без функции подъёма и опускания стандартов. Для смены положения кадра необходимо отстегнуть мех от объективной рамы, закрепить соответствующую опорно-зажимную планку кассетной плоскости, пристегнуть мех к раме. Масса камеры в пределах 2 кг.

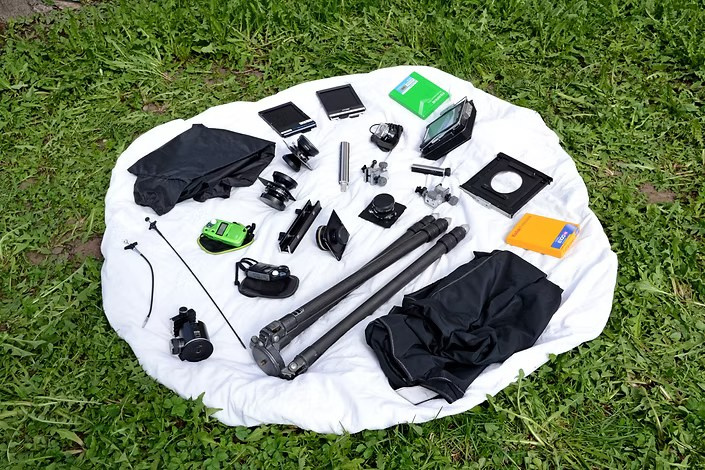

Весовые характеристики минимального набора принадлежностей для фотосъёмки в граммах: Камера 4×5 дюймов — 2000 Объектив 150 мм f/5,6 — 241 Объектив 240 мм f/9 — 294 Две кассеты по 170г — 340 Упаковка плёнки — 176 Зарядный рукав — 573 Экспонометры 2×130г — 260 Просмотровая лупа — 100 Два тросика по 40г — 80 Накидка — 320 Штатив — 1930 Шаровая голова — 665 Масса такого снаряжения составит 7 кг

В случае применения длиннофокусных объективов необходим опорно-зажимной профиль для рельса. Растяжение меха фотокамеры в этом случае около 40 см.

Развесовка дополнительного оборудования для фотосъёмки камерой 4×5 дюймов: Объектив 90 мм f/8 — 425 г Объектив 355 мм f/11 — 595 г Упаковка плёнки — 163 г Зажим-опора для рельса — 216 Масса дополнительного оборудования составит приблизительно 1,4 кг, а общая масса расширенного набора — 8,4 кг.

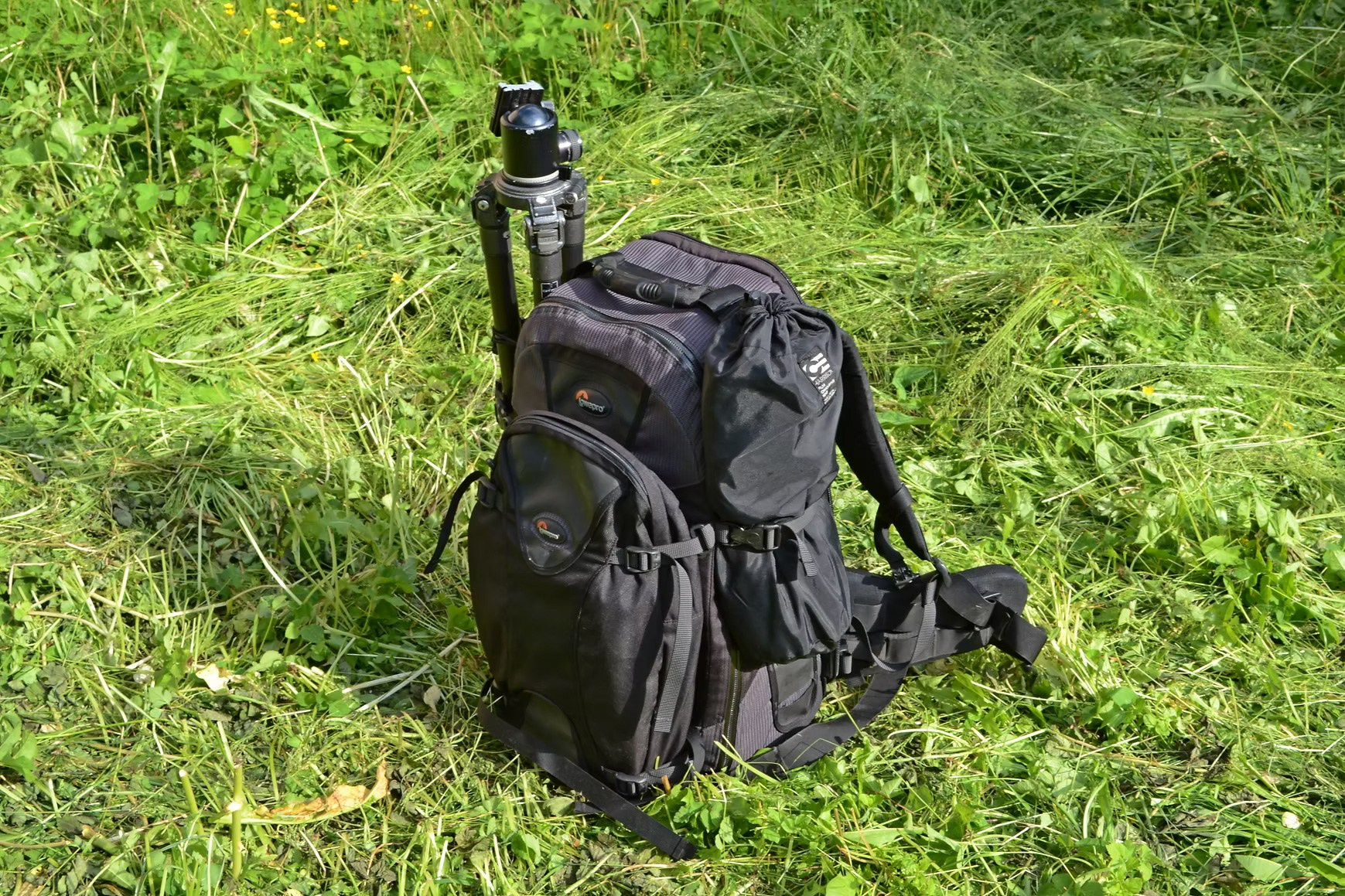

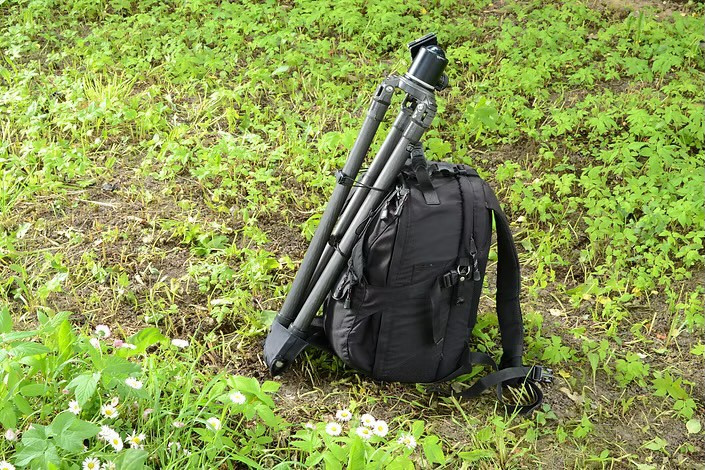

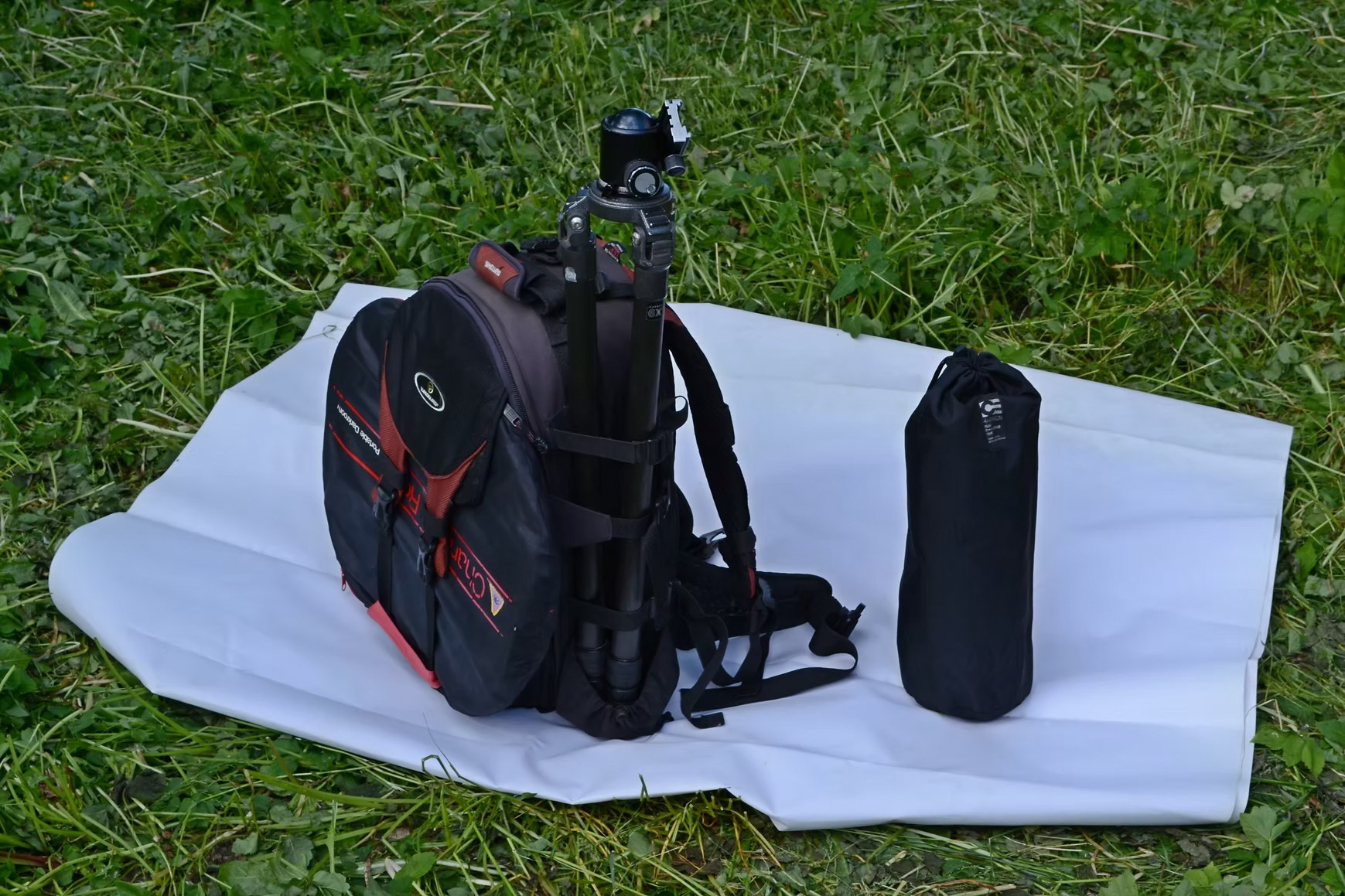

При укладке минимального набора фотооборудования (7 кг) масса снаряжённого рюкзака с учётом его собственной массы в 1,8 кг составит 8,8 кг.
